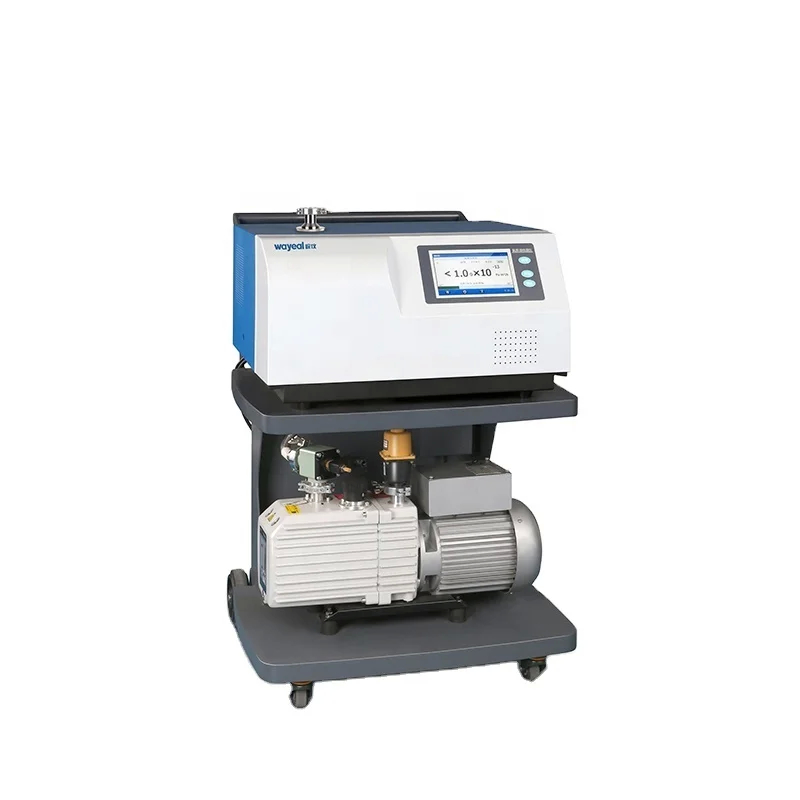

Hochpräzise Heliumleckage-Erkennungseinrichtung mit Iridium-Ionenquelle

Technische Parameter des Helium-Leckage-Detektors SFJ-231:

Heliumleckage-Erkennung für Dampfsysteme von Kraftwerken (mit Wayeal SFJ-231)
Die Dichtungsintegrität in Dampfsystemen von Kraftwerken (z. B. Turbinen, Dampfleitungen, Ventile und Wärmetauscher) beeinflusst unmittelbar die Effizienz und Betriebssicherheit der Einheit.Selbst kleine Lecks können zu Dampfverlusten führenDer Heliummassenspektrometer der Firma Wayeal SFJ-231 liefert eine präzise und zuverlässige Detektion für diese kritischen Anwendungen.

Leckage-Erkennungsmethode (Vakuummodus)
1. Systemvorbereitung

• Das Dampfsystem wird isoliert und auf ≤1500 Pa (maximal zulässiger Nachweisschlagdruck) evakuiert.
• Der Leckenabschluss DN25KF des SFJ-231 ′ wird an den Prüfpunkt angeschlossen.

2. Heliumsprühen

• Verwenden Sie eine Helium-Sprühpistole (kompatibel mit H2/He3/He4) um mögliche Leckstellen (Schweißungen, Flansche usw.) langsam zu sprühen.
• Die Doppel-Ionenquellen (mit Iridium beschichtetes Yttrium-Oxid) schalten automatisch für die Echtzeitüberwachung ein.

3Identifizierung von Lecks

• Überwachen Sie Echtzeit-Grafiken / Balkendiagramme auf dem 7-Zoll-Farb-LCD-Touchscreen:
• Hör-/Schau-Alarm ausgelöst, wenn die Leckrate 5,0 × 10 übersteigt^-6Pa·m3/s (Schwellenwert für den Schnüfflermodus).
• Der Vakuummodus erkennt ultrafeine Lecks (bis zu 5,0×10−)¹³Pa·m3/s).

4. Datenerfassung

• Exportergebnisse über RS232/485- oder USB-MES-Systeme für die Konformitätsberichterstattung.
• Nachprüfung und Wartung

5. Nachprüfung und Wartung

• Nach der Reparatur erneut getestet, um zu überprüfen, ob die Leckraten den Standards entsprechen.
• Saubere Ionenquellen nach Gebrauch, um die Lebensdauer zu verlängern.
