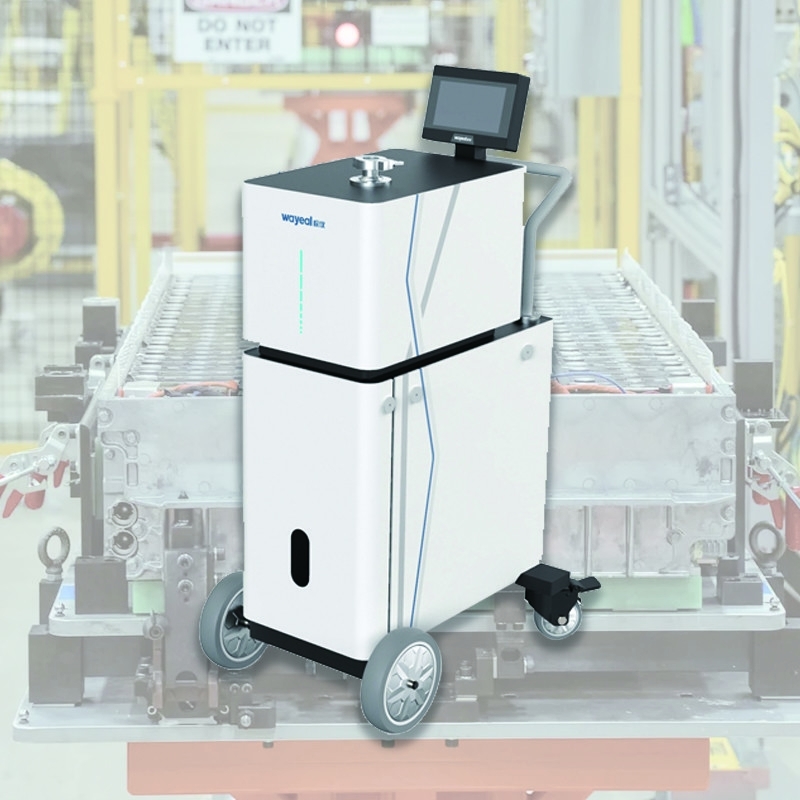

Einführung des Helium-Leckdetektors
Helium-Leckage-Detektor - Hochempfindliche Leckage-Detektionstechnologie
Ein Helium-Leckage-Detektor ist ein Massenspektrometer, das zum Nachweis von Heliumgas mit einem hohen Vakuum-System und einer Massenspektrometerkammer ausgelegt ist, die mit ihm verbunden ist.Wenn ein externes Gas in die Massenspektrometrie kommtDie Gas-Ionen werden in das Magnetfeld beschleunigt und ihre Bahnen werden abgelenkt.mit unterschiedlichen Radien aufgrund der unterschiedlichen Ladungs-Mass-Verhältnisse verschiedener IonenDurch die Platzierung eines Schlitzes an einem geeigneten Ort können nur die Ionen des Spurengases Helium durch den Sammelpol gelangen.Das am Sammelpol erhaltene Ionenflusssignal ist proportional zur Menge an Helium, die in den Leckdetektor gelangt., d. h. die Größe der Leckrate. Durch Messung dieses Signals kann die Leckrate gemessen werden.
Technische Parameter eines Heliumleckage-Detektors:
|
Produktbezeichnung
|
Helium-Leckage-Detektor
|
|
Ermittlungsmethode
|
Heliummassenspektrometer
|
|
Leckerkennungsanlage
|
DN25KF
|
|
Anzeige der Leckrate
|
Zahlen, Balkendiagramme und Grafiken
|
|
Reaktionszeit
|
< 1 s
|
|
Benutzeroberfläche
|
7 Zoll Farb-Touchscreen
|
|
Betriebstemperatur
|
0~40°C
|
|
Maximal zulässiger Leckdetection-Druck (Pa)
|
1800 Pa
|
|
Kommunikationsoberfläche
|
Wird nicht verwendet?
|
|
Nachweisbare Qualität
|
2, 3, 4 (H2, He-3, He-4)
|
|
Minieleckerkennungsrate (Pa·m)3/s) /Schnüfflermodus
|
2.5*10- 9Schnüren3/s
|
|
Minieleckerkennungsrate (Pa·m)3/s) /Vakuummodus
|
5.0*10- 13 Jahre.Schnüren3/s
|
|
Startzeit (min)
|
≤ 158
|
|
Zurückpumpen
|
Dreh-Vans-Vakuumpumpe
|
|
Diamension
|
755*467*1180 mm
|
|
Stromversorgung
|
220V, 50Hz/60Hz
|
|
Sprache
|
Chinesisch/Englisch
|
Anwendungen des Heliumleckage-Detektors:
Die Heliummassenspektrometrie ist im Bereich der Vakuumleckerkundungstechnik weit verbreitet.schnelle Reaktionszeit des GerätsDer Heliumleckdetektor ist in vielen Bereichen weit verbreitet.
Luft- und Raumfahrt: Raumfahrzeuge, Raumfahrtfahrzeuge, Raketen, Satelliten, Flugzeuge usw. Diese verwenden alle Vakuumleckage-Erkennungstechnologie.
Allgemeine Industriezweige: Atomenergie, Kraftwerke, Stromverteilungsstationen, Automobilindustrie, Schiffbau, Kälteindustrie, Metallindustrie, Gasleitungen,Gasbehälter, Ölbehälter, Kessel, Fast-Food-Verpackungen usw. können nicht von dem Problem der Leckage-Erkennung getrennt werden.
Der Heliumleckage-Detektor wird für die Leckageprüfung spezieller Bauteile wie Brennstoffspeicher und Brennstofftransportrohrleitungen verwendet.
Methoden zur Erkennung von Heliumlecks (Heliumleckdetektor)
Helium-Vakuummethode
Helium-Hud-Methode
Methode des Negativdrucks
System zur Erkennung und Wiederherstellung von Heliumlecks in Vakuumkammern (Außenfüllung)

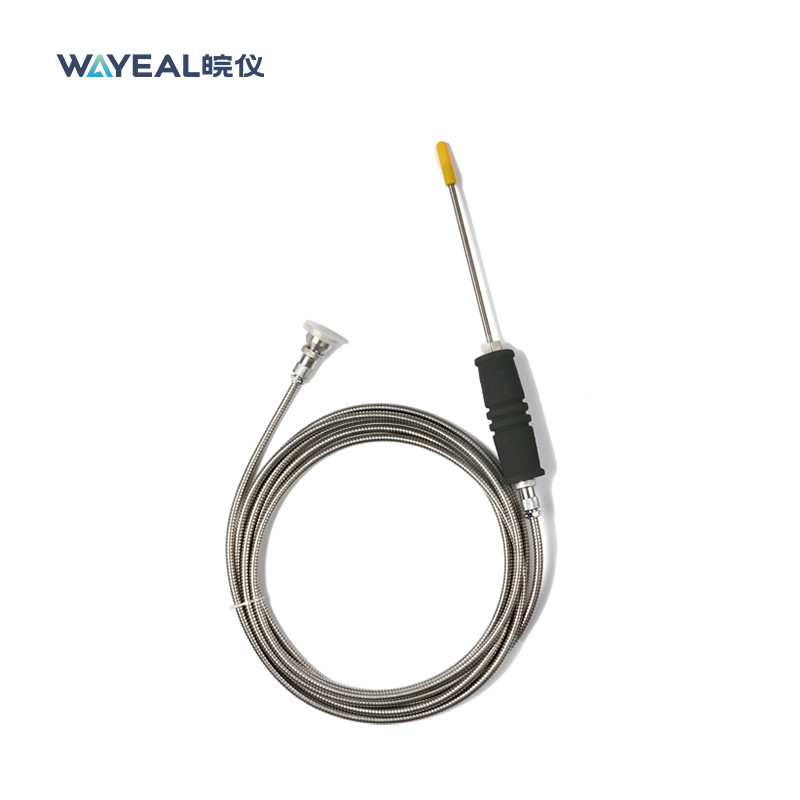

Sniffer-Methode
