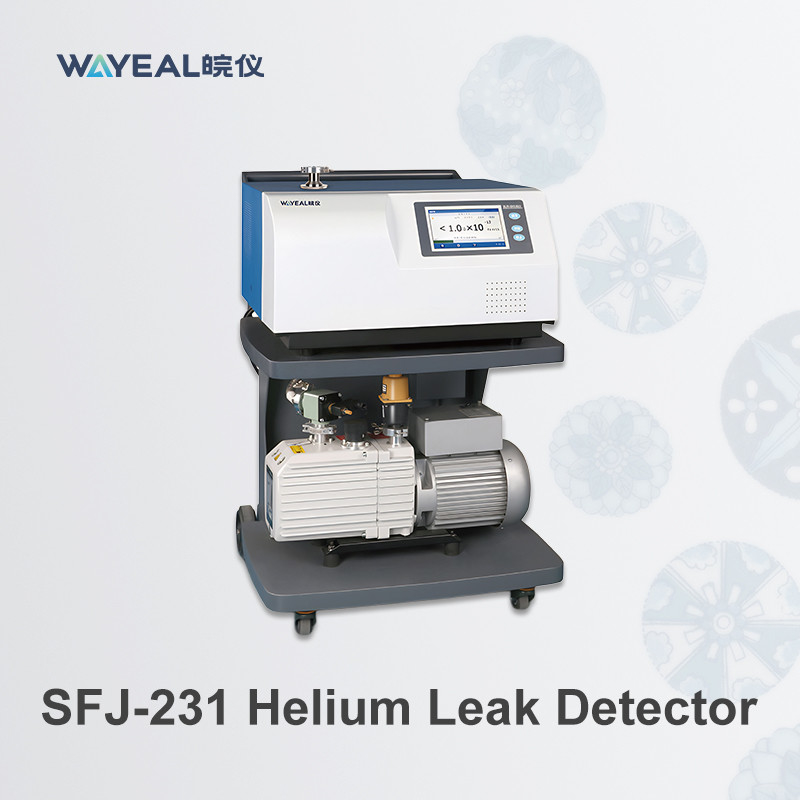

7 Zoll Farb-Touchscreen Helium-Leckage-Detektor mit Leckage-Detektionsrate 5*10-13 Pa·m3/s

Übersicht über Helium-Lecksucher

Der Helium-Massenspektrometer-Lecksucher (HMSLD) verwendet Helium als Tracergas aufgrund seiner einzigartigen Eigenschaften:

Kleine Atomgröße: Helium kann selbst kleinste Lecks durchdringen.

Inerte Natur: Helium ist chemisch stabil und nicht reaktiv, wodurch sichergestellt wird, dass die Komponenten während der Prüfung nicht beschädigt werden.

Geringe natürliche Häufigkeit: Helium ist in der Atmosphäre selten (~5 ppm), daher ist die Hintergrundstörung minimal, was eine hochempfindliche Detektion ermöglicht.

​Das Instrument arbeitet, indem es Heliumgas detektiert, das durch Lecks in einem Testobjekt entweicht. Es verwendet ein Massenspektrometer, um Heliumionen zu identifizieren, die basierend auf ihrem Masse-zu-Ladungs-Verhältnis getrennt und gemessen werden.

Technische Daten des Helium-Lecksuchers

Anwendung von Helium-Massenspektrometer-Lecksuchern in der Lithium-Batterie-Industrie

Helium-Massenspektrometer-Lecksucher sind hochempfindliche Instrumente, die in Industrien weit verbreitet sind, in denen die Lecksuche von entscheidender Bedeutung ist, einschließlich der Lithium-Batterie-Industrie. Lithium-Ionen-Batterien werden in Elektrofahrzeugen, Unterhaltungselektronik und Energiespeichersystemen für erneuerbare Energien ausgiebig eingesetzt. Die Gewährleistung der hermetischen Abdichtung und Leckdichtigkeit von Lithium-Batterie-Komponenten ist für Sicherheit, Leistung und Langlebigkeit unerlässlich. Die Helium-Massenspektrometer-Lecksuche spielt eine Schlüsselrolle bei der Erreichung dieser Anforderungen.

1. Leckprüfung von Batteriezellen

• Lithium-Ionen-Batteriezellen müssen hermetisch abgedichtet sein, um das Eindringen von Luft und Feuchtigkeit zu verhindern, was zu chemischen Reaktionen, Degradation und Sicherheitsrisiken (z. B. thermisches Durchgehen oder Explosionen) führen kann.
• Helium-Lecksucher werden während des Herstellungsprozesses verwendet, um die Dichtigkeit von Batteriezellen zu prüfen. Die Zellen werden mit Helium unter Druck gesetzt, und jedes entweichende Helium wird vom Massenspektrometer detektiert, wodurch Lecks mit hoher Präzision identifiziert werden.

2. Leckprüfung von Batteriepacks und -modulen

• Ein Batteriepack besteht aus mehreren Zellen, die in einem Schutzgehäuse eingeschlossen sind. Das Gehäuse muss leckdicht sein, um die Zellen vor Umwelteinflüssen (z. B. Eindringen von Wasser oder Staub) zu schützen.

1. Die Helium-Lecksuche gewährleistet die Integrität des Gehäuses, indem sie auf Lecks in den Nähten, Verbindungen oder Anschlüssen des Packs prüft.

3. Elektrolyt-Füllsysteme

• Während des Herstellungsprozesses werden Lithium-Ionen-Batteriezellen mit einem flüssigen Elektrolyten gefüllt, der den Ionentransport erleichtert. Die Lecksuche ist während und nach diesem Schritt entscheidend, um sicherzustellen, dass der gefüllte Elektrolyt nicht ausläuft, was die Leistung und Sicherheit beeinträchtigen würde.
• Helium-Lecksucher werden verwendet, um die Leckdichtigkeit der Zelle nach dem Befüllen und Versiegeln mit Elektrolyt zu bestätigen.

4. Prüfung von Kühlsystemen in EV-Batteriepacks

• Elektrofahrzeug- (EV-)Batteriepacks enthalten oft Flüssigkeitskühlsysteme, um optimale Betriebstemperaturen aufrechtzuerhalten. Diese Kühlsysteme müssen leckdicht sein, um zu verhindern, dass Kühlmittel in die Batteriezellen gelangt und Kurzschlüsse oder andere Schäden verursacht.
• Helium-Massenspektrometer werden verwendet, um die Kühlkanäle zu testen und sicherzustellen, dass keine Lecks vorhanden sind.

5. Qualitätssicherung und Prozesskontrolle

• In der Großserienproduktion von Lithium-Ionen-Batterien werden Helium-Lecksucher in automatisierte Produktionslinien für die kontinuierliche Qualitätsüberwachung integriert. Dies stellt sicher, dass jede Batteriezelle, jedes Modul und jedes Pack die erforderlichen Standards für Leckdichtigkeit erfüllt.
• Heliumtests werden oft in Verbindung mit Vakuumkammern oder Schnüffelsonden verwendet, je nachdem, welches spezifische Teil getestet wird.​

Testmethoden in Lithium-Batterie-Anwendungen

1. Vakuummethode

• Das Testobjekt wird in eine Vakuumkammer gelegt und mit Helium unter Druck gesetzt. Jedes Helium, das durch Lecks entweicht, wird vom Massenspektrometer detektiert.
• Diese Methode ist hochempfindlich und eignet sich zum Testen von Batteriezellen und kleinen Modulen.

2. Schnüffelmethode

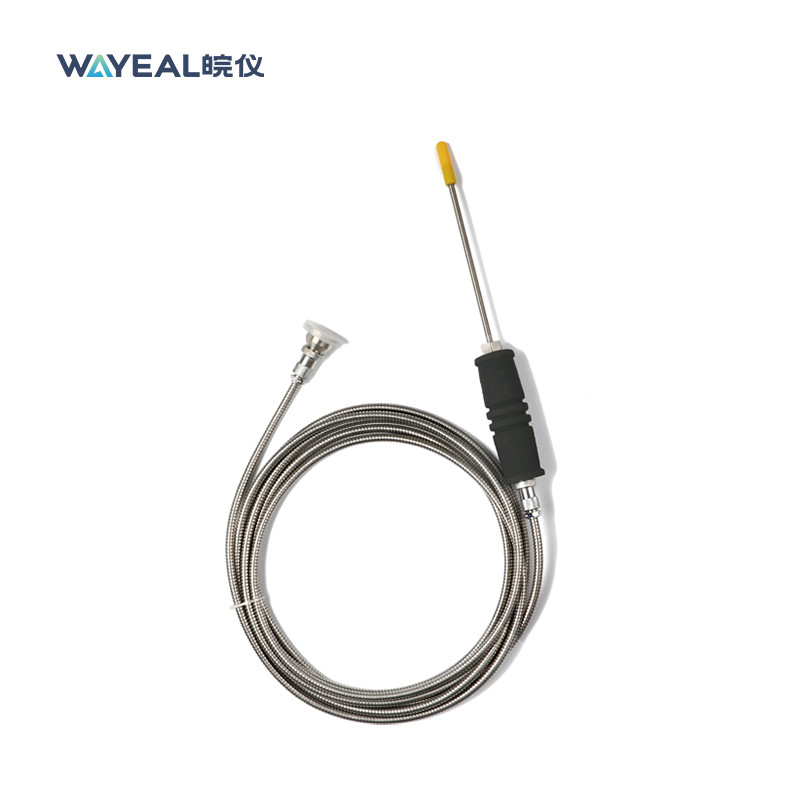

• Eine Schnüffelsonde, die an das Helium-Massenspektrometer angeschlossen ist, wird verwendet, um Heliumlecks an bestimmten Stellen wie Schweißnähten, Verbindungen oder Dichtungen zu detektieren.
• Diese Methode ist praktisch für das Testen großer Batteriepacks oder die lokalisierte Lecksuche.

3. Bombing-Methode

• Das Testobjekt wird für einen bestimmten Zeitraum mit Heliumgas unter Druck gesetzt (die "Bombing"-Phase). Wenn Lecks vorhanden sind, dringt Helium in das Objekt ein. Anschließend wird das Objekt evakuiert, und Helium, das aus Lecks entweicht, wird detektiert.
• Diese Methode wird verwendet, wenn eine direkte Druckbeaufschlagung nicht möglich ist.

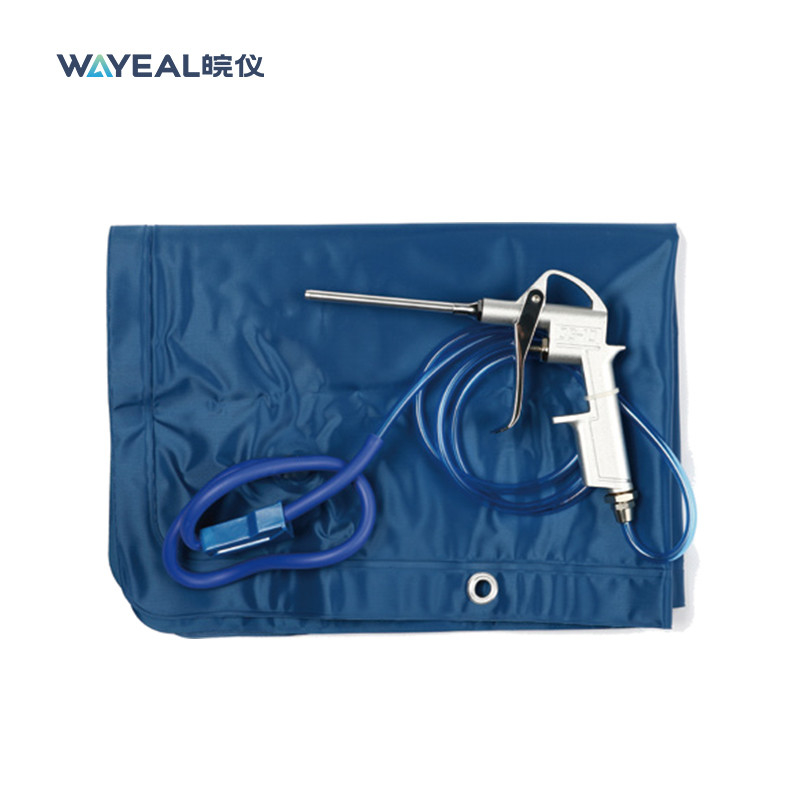

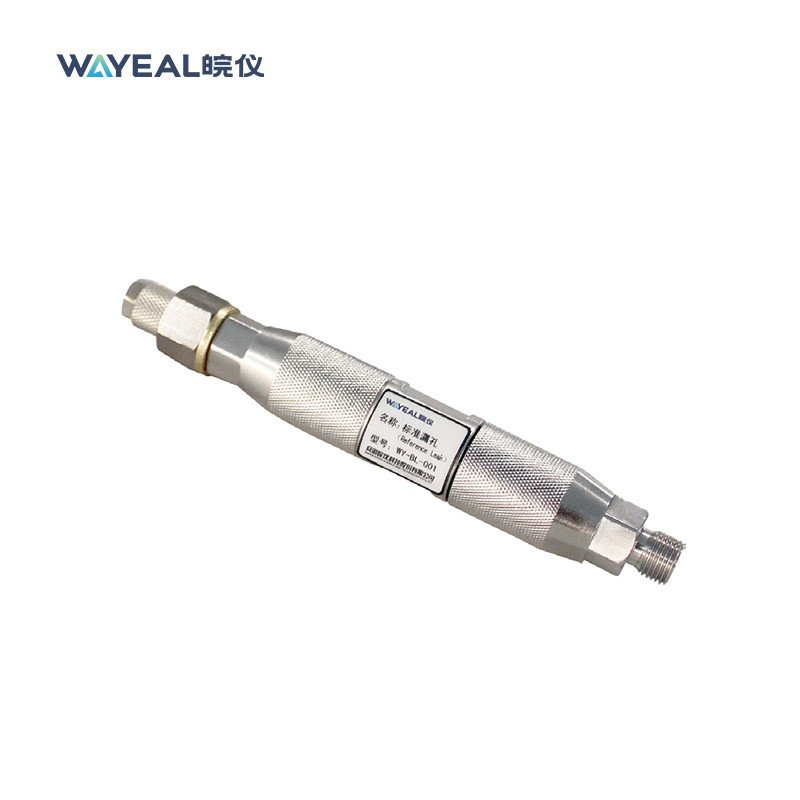

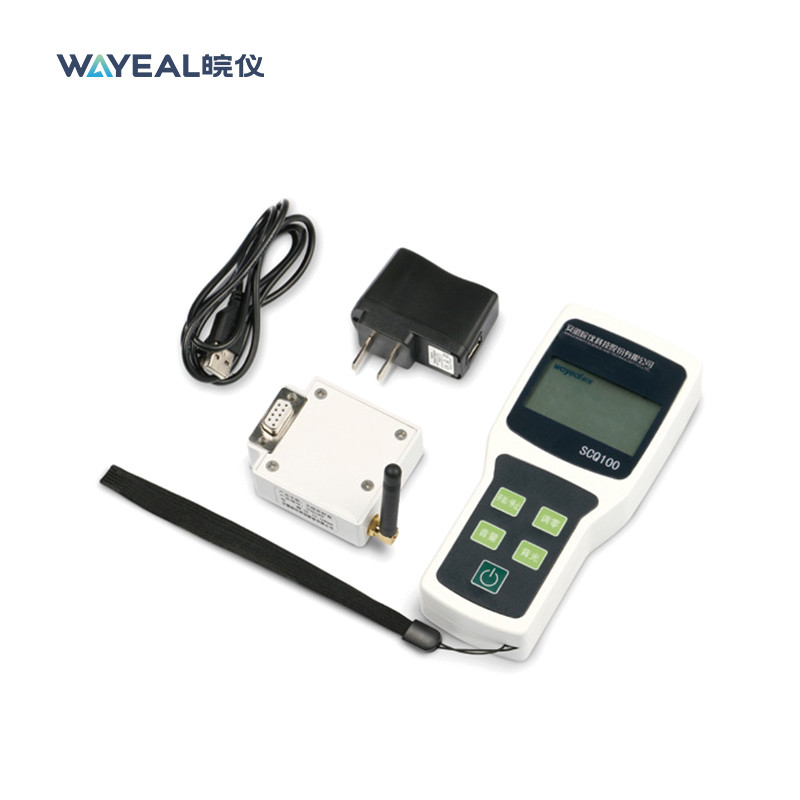

Optionales Zubehör für Helium-Lecksucher:

​
