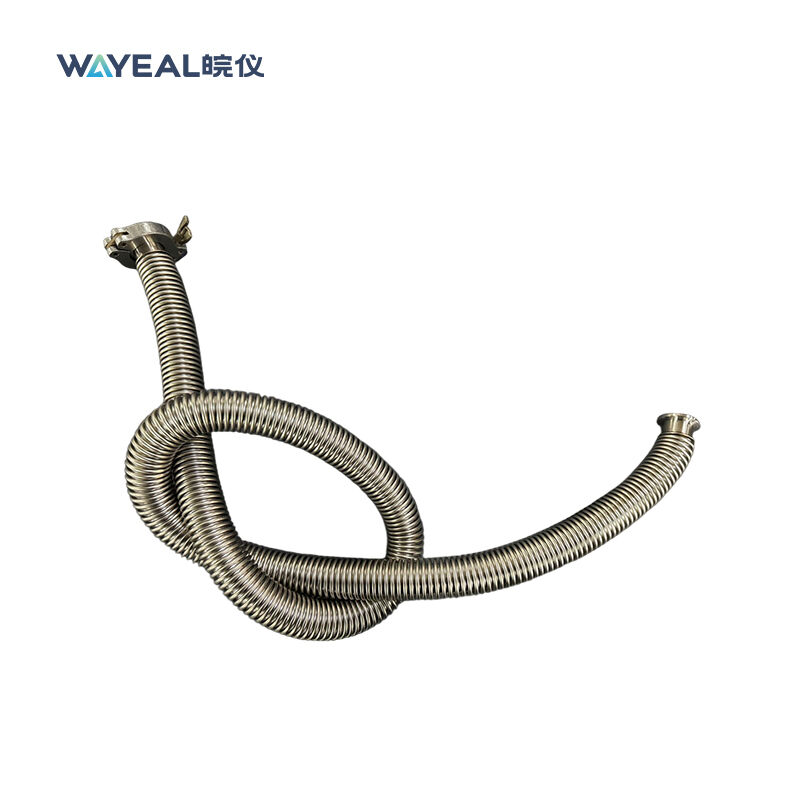

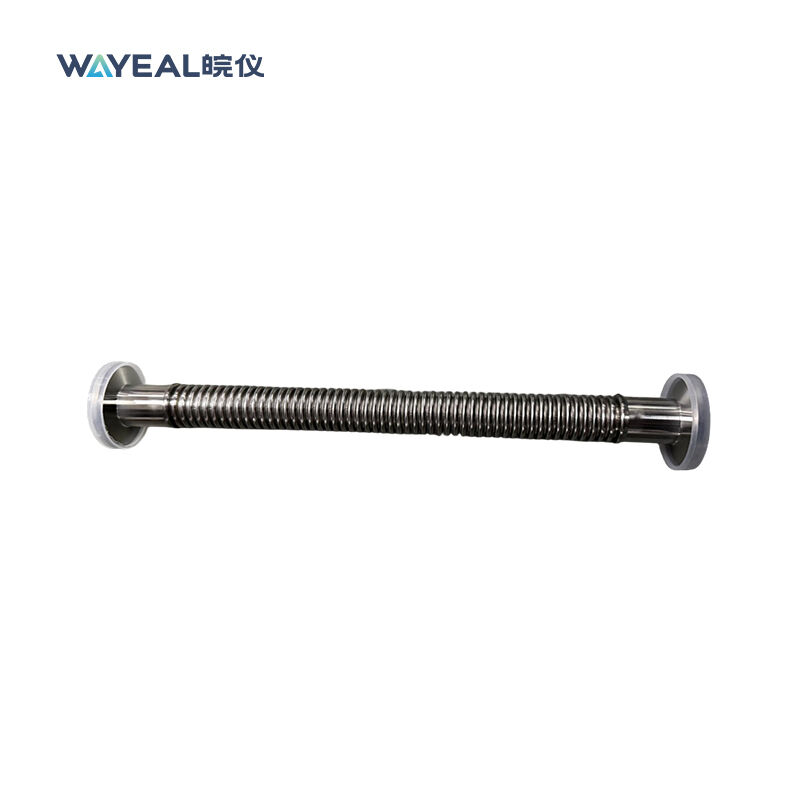

Edelstahl-Vakuum-Metall-Schläger für Helium-Leckage-Detektor

Einführung von Metallbalgen:

Der Balg in einem Helium-Massenspektrometer-Lecksucher (allgemein als Metallbalg bezeichnet) ist eine wichtige flexible Verbindungskomponente, die hauptsächlich dazu dient, abgedichtete Verbindungen zu realisieren, Fehlausrichtungen auszugleichen und Schwingungsdämpfung zu gewährleisten.

Funktionen von Metallbalgen:

Die Balgen spielen in Helium-Massenspektrometer-Lecksuchern eine unverzichtbare Rolle, wobei ihre Hauptfunktionen Folgende sind:
Ausgleich von Fehlausrichtungen und Versatz:
Dies ist die wichtigste Funktion. Es ist schwierig, eine perfekte Konzentrizität und Ausrichtung zu erreichen, wenn Vakuumleitungen, Ventile und das zu prüfende Werkstück verbunden werden. Die Flexibilität des Balgens kann diese Installationsabweichungen absorbieren und ausgleichen, wodurch sichergestellt wird, dass Verbindungen nicht undicht werden oder durch Belastung beschädigt werden.
Schwingungsdämpfung und -isolierung:
Vakuumpumpen (insbesondere mechanische Pumpen) im Inneren des Lecksuchers erzeugen während des Betriebs Vibrationen. Als flexibles Bauteil isoliert und reduziert der Balg effektiv die Übertragung von Vibrationen auf andere Teile des Systems, schützt die empfindliche Massenspektrometersonde und verhindert lose Verbindungen, die aufgrund von Vibrationen zu Leckstellen führen könnten.
Ermöglichen flexibler Verbindungen und Winkelauslenkung:
Zusätzlich zur axialen Kompression und Ausdehnung ermöglichen die Balgen auch einen gewissen Grad an seitlichem Versatz und Winkelauslenkung, was Flexibilität für komplexe Rohrleitungsanordnungen bietet.
Kompensation von Wärmeausdehnung und -kontraktion:
Temperaturschwankungen während der Evakuierung oder des Betriebs des Systems können dazu führen, dass sich Rohrleitungen ausdehnen oder zusammenziehen. Der Balg kann diese Dimensionsänderungen absorbieren und so verhindern, dass thermische Belastungen das System beschädigen.
